مُساهمةموضوع: المدفع الرشاش الأسطورة براونينغ م2 -- Browning M2 .50 Calib   الأربعاء فبراير 03, 2010 4:21 pm



المدفع الرشاش الأسطورة براونينغ م2 -- Browning M2 .50 Caliber Machine Gun

<table id="ncode_imageresizer_warning_6" class="ncode_imageresizer_warning" width="600"><tr><td class="td1" width="20"></td><td class="td2">تم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 1500 * 754.</td></tr></table>


مدفع رشاش ثقيل من صناعة أمريكية, و ذو عيار 12,7 x 99 mm و هي ذخيرة تعرف أيضا بإسم 50. BMG, ويرجع الأصل في تصميم هذا المدفع إلى نهاية الحرب العالمية الأولى من طرف المهندس الأمريكي جون موزيس براونينغ John Moses Browning, الذي إشتهر بكونه أحد أكبر مصممي الأسلحة النارية و الذخائر في تاريخ الولايات المتحدة الأمريكية.

معلومات عامة :

و يعتبر هذا
المدفع الرشاش أحد أكفأ أسلحة الدعم الناري و أقدمها على الإطلاق, إذ أنه
رغم دخوله الخدمة في الجيش الأمريكي منذ ما يقارب 90 سنة إلا أنه ما زال
معتمدا كسلاح قياسي بالنسبة لدول عديدة حول العالم.

تاريخ التطوير :

تم إشتقاق التصميم الرئيسي لهذا المدفع الرشاش من طراز أقدم منه بعيار 7.62 ملم, ليتم تطوير هذه الذخيرة لعيار أكبر هو 12.7 * 99 ملم
التي كانت تستخدم أوليا كسلاح مؤثر ضد الطائرات و الأجيال الأولى من
الدبابات التي ظهرت خلال الحرب العالمية الأولى, و لقد تم إدماج هذا
المدفع الرشاش في وحدات الجيش الأمريكي سنة 1921 تحت إسم Model 1921, ليتم إدخال تطويرات عديدة عليه فيما يخص نظام التبريد و التلقيم و يغير إسمه إلى Browning M2.

و بداية كان نظام التبريد يعمل بالماء WATER-COOLED BARREL, قبل أن يتم تغييره بنظام تبريد بالهواء AIR-COOLED BARREL
مع زيادة طول الماسورة, و نتيجة لتحسين نظام التبريد تم تخفيف الوزن
الإجمالي للسلاح بحوالي 20 كيلوغرام و أصبح المدفع أسهل في التفكيك و
الصيانة و الإستخدام من طرف جنود المشاة.

و عسكريا فقد
وفر هذا المدفع تفوقا تكتكيا ملحوظا لقوات الحلفاء خلال الحرب العالمية
الثانية, خاصة بالنسبة لعمليات الدعم الناري في مواجهة عربات القتال
المدرعة الألمانية التي كانت مسلحة بمدافع رشاشة متوسطة بعيار 7,92 ملم من طراز Maschinengewehr 42 و التي لم تكن جد مؤثرة في مواجهة دبابات شيرمان SHERMAN الأمريكية, بينما كانت أغلب الطائرات الأمريكية مسلحة بهذا المدفع طيلة سنوات الحرب و حتى بعد ذلك بحوالي 10 سنوات.

تصميم المدفع :

يتم التلقيم بشريط معدني من الرصاص الذي يسحب داخل غرفة المغلاق بالإعتماد على مبدأ الإرتداد القصير Short recoil-operated عند ضرب النار المتواصل و ذلك بالتغدية بالغاز, و يرتكز هذا المبدأ على كون الماسورة MUZZLE
و المغلاق يرتدان للخلف كقطعة واحدة, بينما يستقبل المغلاق الرصاصة
ليطلقها عبر الماسورة, يتوقف إرتداد المدفع عند طرد المغلاق لغلاف الرصاصة
حيث يتم جر حزام الرصاص لإستقبال الرصاصة التالية و هكذا دواليك, و يتميز
هذا النظام في ضرب النار بكونه يقلل من تأثير إرتداد RECOIL المدفع على الجندي رغم قوة العيار المستخدم.

و نظريا تبلغ سرعة إطلاق النار ما بين 450 و 550 رصاصة في الدقيقة, غير أن الضرب المتواصل قد يؤثر على فعالية المدفع لأنه يتسبب برفع حرارة الماسورة بشدة.

بينما يبلغ المدى المؤثر لهذا 1800 متر عند تثبيت المدفع فوق حامل ثلاثي القوائم TRIPOD عند الإستخدام في وحدات المشاة, و يبلغ وزنه 38 كلغ دون حساب شريط الذخائر و الحامل ليصبح وزنه الإجمالي 72,62 كلغ, و يتم التحكم بإطلق النار بواسطة مقبضين في المؤخرة و زناد مركب بينهما على شكل V, بينما تم تعويض المقبضين بمقبض و زناد عادي يتم تركيبهما على الجانب الأيمن للمدفع و يمكن إستخدام المدفع بنظام أتوماتيكي و نصف أتوماتيكي.

و
لقد تم تصميم المدفع لكي يستخدم بأشكال متعددة و تحميله فوق الدبابات و
عربات القتال المدرعة و السيارات العسكرية و لذلك يمكن إستعمال حزام
الذخيرة من اليمين أو اليسار بسهولة كبيرة و ذلك بتغيير و ضعية المغلاق في
مدة زمنية لا تزيد عن دقيقتين و بدون أدوات خاصة.


المواصفات التقنية للمدفع :


المصمم : John Moses Browning.
تاريخ التصميم : 1921.
العيار : 12.7x99mm
معدل النيران : أتوماتيكي و نصف أتوماتيكي 500 طلقة في الدقيقة.
المدى الفعال : 1800 متر.
المدى الأقصى : 7400 متر.
سرعة الرصاصة : 930 متر في الثانية.
حمولة الخزنة : 105 رصاصة.
الطول : 1653 ملم.
الوزن بدون خزنة الرصاص : 38.1 كلغ.
الثمن : 14000 دولار أمريكي.


الدول المستخدمة :

الولايات
المتحدة الأمريكية, بريطانيا, أستراليا, النمسا, بلجيكا, الأرجنتين,
البوسنة و الهرسك, أفغانستان, البوسنة و الهرسك, البرازيل, بلغاريا,
الكمبودج, كندا, الشيلي, كولومبيا, كرواتيا, الدانمارك, مصر, السلفادور,
إستونيا, فنلندا, ألمانيا, فرنسا, العراق, إسرائيل, الهند, اليابان,
إيرلندا, إيطاليا, ماليزيا, لبنان, ليتوانيا, مالطا, المكسيك, هولندا,
النرويج, المغرب, نيوزيلندا, الفليبين, صربيا, سنغافورة, بولونيا,
البرتغال, جنوب إفريقيا, كوريا الجنوبية, إسبانيا, سلوفينيا, السويد,
الأردن, سويسرا, تركيا, تايوان, فييتنام, الأروغواي.

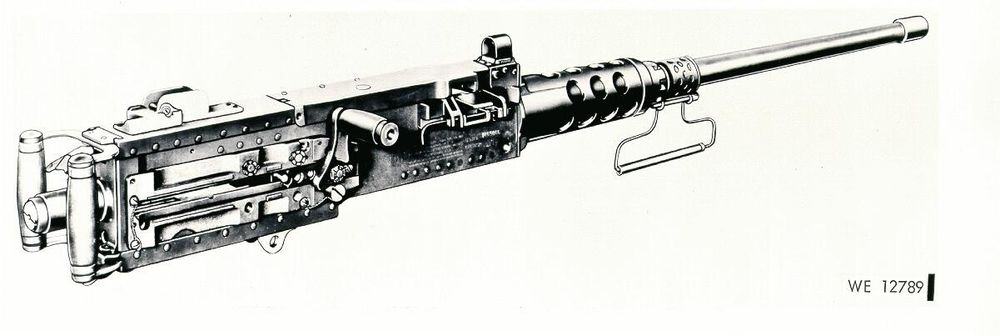

صور مختلفة لمدفع Browning M2 .50 Caliber :








<table id="ncode_imageresizer_warning_4" class="ncode_imageresizer_warning" width="600"><tr><td class="td1" width="20"></td><td class="td2">تم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 1000 * 335.</td></tr></table>

<table id="ncode_imageresizer_warning_1" class="ncode_imageresizer_warning" width="600"><tr><td class="td1" width="20"></td><td class="td2">تم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 480.</td></tr></table>

صور لأنواع الرصاص المستخدم في مدفع Browning M2 .50 Caliber :


صور للمدفع محمول فوق عربات قتال و سيارات عسكرية :






<table id="ncode_imageresizer_warning_5" class="ncode_imageresizer_warning" width="600"><tr><td class="td1" width="20"></td><td class="td2">تم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 660 * 612.</td></tr></table>




صورة للمهندس John Moses Browning و هو يجرب النسخة الأولى من المدفع :

<table id="ncode_imageresizer_warning_3" class="ncode_imageresizer_warning" width="600"><tr><td class="td1" width="20"></td><td class="td2">تم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 650 * 307.</td></tr></table>

فيديوهات مختلفة توضح طريقة عمل المدفع :







مع تحياتي...

أخوكم حطين...








تنبيه من إدارة الساحات
المعلومات و الآراء المقدمة في هذه المشاركة تعبر عن رأي السيد حطين وحده وليست بالضرورة أن تكون تعبيراً
لرأي أي شخص أخر








<table class="tborder" style="border: 1px inset ; padding: 6px; overflow: auto; vertical-align: middle; letter-spacing: 0pt;" width="100%" align="center" cellspacing="1">
<tr>
<td class="thead">التوقيع


حطين</td>
</tr>
<tr>
<td class="alt1" title="التوقيع">
يقول الله عز وجل"فإذا جاء وعد الآخرة ليسوؤوا وجهكم وليدخلوا المسجد كما دخلوه أول مرة وليتبروا ما علوا تتبيرا"
</td>
</tr>
</table>

















الرجوع الى أعلى الصفحة اذهب الى الأسفل
http://4flying.ahlamontada.net
مستر مزاجي
عريف
عريف


عدد الرسائل : 2
نقاط : 2
تاريخ التسجيل : 27/08/2012

مُساهمةموضوع: رد: المدفع الرشاش الأسطورة براونينغ م2 -- Browning M2 .50 Calib   الإثنين أغسطس 27, 2012 8:57 am

موووضـــــوع رائع ويععطـــــــــك العـــــافيه
الرجوع الى أعلى الصفحة اذهب الى الأسفل
أسد الروابي
رقيب
رقيب


عدد الرسائل : 5
نقاط : 5
تاريخ التسجيل : 21/12/2012

مُساهمةموضوع: رد: المدفع الرشاش الأسطورة براونينغ م2 -- Browning M2 .50 Calib   الجمعة يناير 04, 2013 8:55 pm

كم طلقة يستطيع هذا السلاح اطلاقها دون توقف ( ما مدى تحمل سبطانة الرشاش للإطلاق المتواصل)
